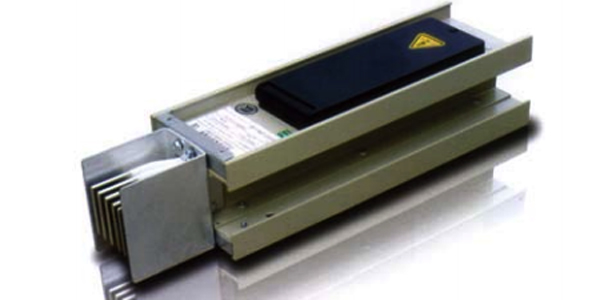

C□LJ新型節能母線槽是天津電氣傳動設計研究所、中國電器工業協會電控配電分會組織了全國五十多家母線槽骨干生產企業聯合設計的新產品，采用銅鋁復合排做導體，既降低了成本，又實現了節能的目標，是當前性價比較高的母線槽。結構型式分為密集型、空氣型、風電型，交流三相五線制,額定工作電壓400V，690V；頻率50（60）Hz；額定電流至7200A。主要適用于化工、冶金、工礦企業和文化體育場館、展覽館、檔案館、博物館、機場、車站、商廈等社會公共場所和高層建筑及風力發電的輸配電供電系統。
正常使用條件
· 周圍空氣溫度：周圍空氣溫度的上限為+40 ℃,24小時內其平均溫度不得超過+35℃, 周圍空氣溫度的下限為-5 ℃（風電母線槽下限為-40℃）。
· 大氣條件：安裝地點的空氣相對濕度在溫度不高于40℃時不超過50%,在較低的溫度下可允許有較高相對濕度,較濕月的平均較低溫度不超過+25℃,該月的平均較大相對濕度不超過90%,由于濕度變化發生在產品上的凝露情況要給予注意。對于風電型母線槽，較高溫度為+25℃時，相對濕度短時可達100%。
· 海拔高度：安裝場地的海拔高度不超過2000m。
· 污染等級：污染等級為3級。
額定電流值 （方均根值） 單位: A
|
密集型 |
400，630，800，1000，1250，1600，2000，2500，3150，4000，5000，6300，7200 |
|
空氣絕緣型 |
400，630，800，1000，1250，1600，2000 |
|
風電型 |
630，800，1000，1250，1350，1600 |
密集型
|
額定電流 (A) |
導體截面尺寸 Mm |
20℃電阻 μΩ/m |
電阻 μΩ/m |
電抗 μΩ/m |
阻抗 μΩ/m |
|
400 |
4*50 |
0.1234 |
0.1530 |
0.031 |
0.156 |
|
630 |
6*50 |
0.0823 |
0.1070 |
0.031 |
0.111 |
|
800 |
6*60 |
0.0514 |
0.0678 |
0.029 |
0.0737 |
|
1000 |
6*100 |
0.0411 |
0.0543 |
0.027 |
0.0603 |
|
1250 |
6*125 |
0.0329 |
0.0434 |
0.024 |
0.0496 |
|
1600 |
6*160 |
0.0257 |
0.0349 |
0.018 |
0.0392 |
|
2000 |
6*200 |
0.0205 |
0.0278 |
0.015 |
0.0312 |
|
2500 |
8*200 |
0.0154 |
0.0203 |
0.012 |
0.0236 |
|
3150 |
6*200*2 |
0.0128 |
0.0166 |
0.010 |
0.0194 |
|
4000 |
8*200*2 |
0.0096 |
0.0123 |
0.008 |
0.0146 |
|
5000 |
8*200*3 |
0.0071 |
0.0089 |
0.006 |
0.0108 |
|
6300 |
12*200*2 |
0.0051 |
0.0063 |
0.005 |
0.008 |
|
7200 |
12*200*3 |
0.0041 |
0.0049 |
0.005 |
0.006 |
空氣型
|
額定電流 (A) |
導體截面尺寸 Mm |
20℃電阻 μΩ/m |
電阻 μΩ/m |
電抗 μΩ/m |
阻抗 μΩ/m |
|
400 |
4*50 |
0.1234 |
0.153 |
0.032 |
0.157 |
|
630 |
6*50 |
0.0823 |
0.107 |
0.032 |
0.113 |
|
800 |
6*60 |
0.0514 |
0.0678 |
0.030 |
0.0739 |
|
1000 |
6*100 |
0.0411 |
0.0543 |
0.029 |
0.0606 |
|
1250 |
6*140 |
0.0294 |
0.0400 |
0.028 |
0.0500 |
|
1600 |
6*200 |
0.0205 |
0.0278 |
0.015 |
0.0312 |
|
2000 |
8*200 |
0.0154 |
0.0203 |
0.024 |
0.0313 |
風電型
|
額定電流 (A) |
導體截面尺寸 Mm |
20℃電阻 μΩ/m |
電阻 μΩ/m |
電抗 μΩ/m |
阻抗 μΩ/m |
|
630 |
6*50 |
0.0823 |
0.107 |
0.032 |
0.113 |
|
800 |
6*60 |
0.0514 |
0.0678 |
0.030 |
0.0739 |
|
1000 |
6*100 |
0.0411 |
0.0543 |
0.029 |
0.0606 |
|
1250 |
6*125 |
0.0294 |
0.0400 |
0.028 |
0.0500 |
|
1350 |
6*160 |
0.0257 |
0.0300 |
0.027 |
0.0405 |
|
1600 |
6*200 |
0.0205 |
0.0278 |
0.026 |
0.0380 |
