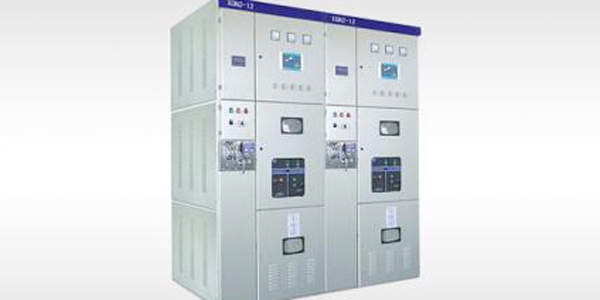

XGN2-12 箱型固定式交流金屬封閉開關設備(簡稱開關柜)，用于3.6~12kV三相交流50Hz系統中作為接受與分配電能之用，特別適合于頻繁操作的場合，其母線系統為單母線(并可派生出單母線帶旁路和雙母線結構)。本開關設備符合國家標準GB3906《3.6～40.5kV交流金屬封閉開關設備和控制設備》及國際IEC298的要求，并且有兩部提出的"五防"閉鎖功能。
本開關設備的主開關可采用VS1-10固定式真空斷路器，或ZN28A-10 真空斷路器以及SBV－10六氯化硫斷路器，配用CD10系列電磁和CT8、CT17、CT19系列彈簧操作機構，隔離開關GN30-10(D)旋轉式隔離開關和GN22-10大電流隔離開關。
|
項 目 |
單位 |
技術參數 |
|||
|
額定電壓 |
kV |
3.6、7.2、12 |
|||
|
額定頻率 |
Hz |
50 |
|||
|
額定短時耐受電流（4S） |
kA |
16、20、25、31.5、40、50 |
|||
|
額定峰值耐受電流 |
kA |
40、50、63、80、100、125 |
|||
|
額定短路開斷電流 |
kA |
16、20、25、31.5、40、50 |
|||
|
額定絕緣水平 |
1min工頻耐受電壓（有效值） |
kV |
24 |
32 |
42 |
|
雷電沖擊耐受電壓（峰值） |
kV |
40 |
60 |
75 |
|
|
防護等級 |
外殼為IP4X,隔室間、斷路器室門打開時為IP2X |
||||
|
額定操作程序 |
分—0.3min—合分—3min—合分 |
||||
